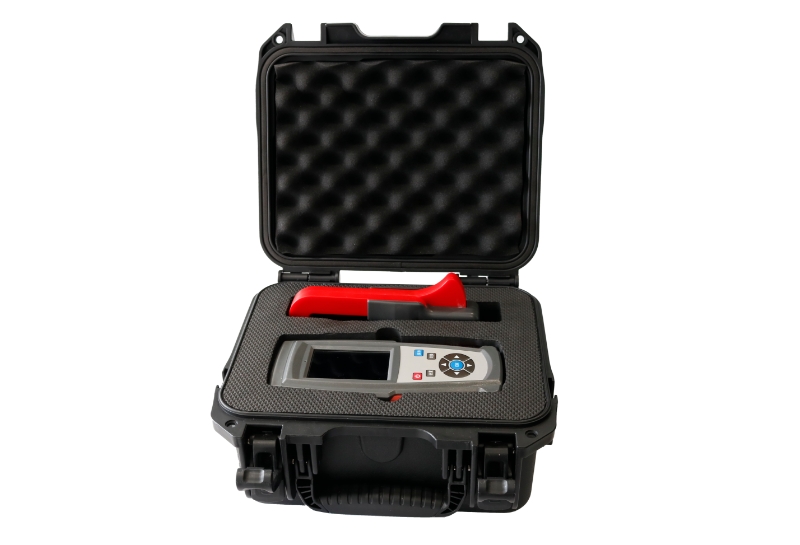

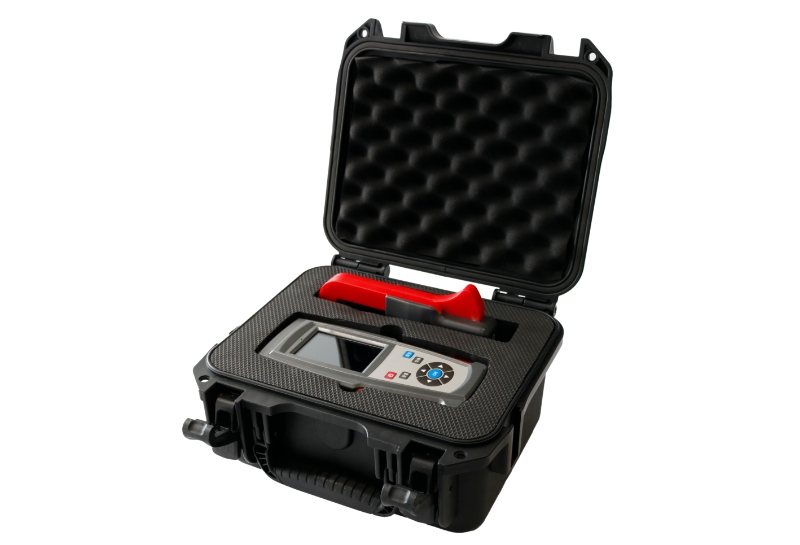

SJ1200電纜外護套接地環流測試儀

適用場景：如電纜發生故障時，將導致漏電流增大，此時接地線上電流將同時增大。如不及時處理，將會對電纜的長期壽命和短時運行安全造成極大的影響。此外，一旦高壓電纜金屬護套出現多點接地與大地形成回路后，環流也會顯著增加，產生較大的接地電流。因此，對電力電纜外護層絕緣狀況和交叉互聯連接情況進行檢查，通過電纜外護層接地電流的測試和比較，可以分析外護套是否存在接地故障，隨時監控其絕緣狀況，作為電纜狀態評估的重要手段。有條件的情況，可對電纜護層電流實施在線監測。

SJ1200電纜外護套接地環流測試儀.PDF預覽下載
SJ1200電纜外護套接地環流測試儀說明書.DOC預覽下載

客服咨詢
24小時在線
免費保修
12月免費保修
產品培訓
在線培訓支持

功能特點
技術參數
包裝清單

功能特點:

小巧輕便，一體化攜帶

中文圖形界面，實體按鍵和觸控交互

采用32位高速DSP和FFT變換、數字濾波等技術，確保數據準確可靠

內置大容量鋰電池，方便現場使用

非接觸式測量，不必斷開被測線路，安全快速

測試程序簡單高效，儀器自動測量，波形顯示

專用電流卡鉗選用特殊合金，雙層磁性屏蔽技術，外界磁場影響小，抗干擾能力強

確保常年無間斷測量的高精度、高穩定性、高可靠性

技術參數:

工作電源
電池類型	內置7.4V/2.6AH鋰電池
充電接口	USB充電接口
量程范圍
電流	0~300A（AC）
頻率	20Hz~400Hz
準確度
磁場干擾≤5GS	1%±3字
磁場干擾≤10GS	1%±3字
磁場干擾≤15GS	1%±3字
磁場干擾≤20GS	2%±3字
基本參數
最小分辨率	0.1mA
采樣速率	3次/秒
鉗口尺寸	80mm
數據存儲	104組
顯示
3.5寸彩色液晶電容屏，支持觸摸
環境參數
工作溫度	-10~50℃
環境濕度	≤85%RH，無結露
