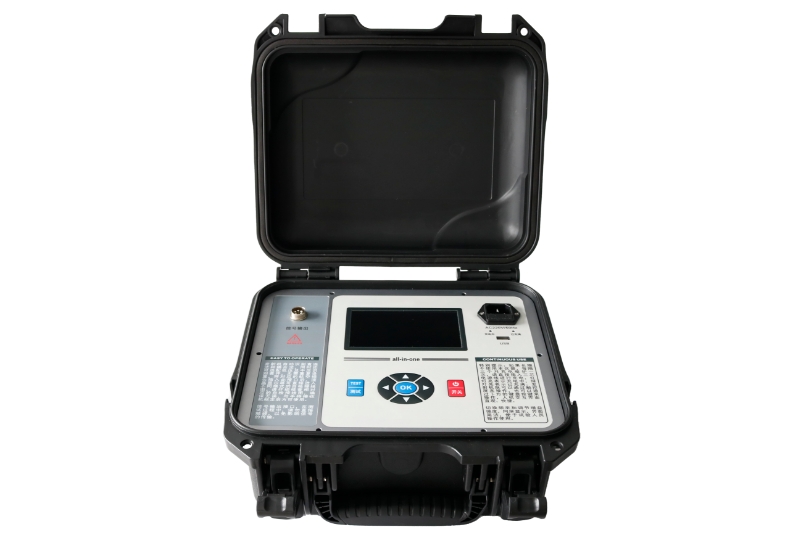

SJ9100T停電電纜識別儀

適用場景：整機由發射機、直連測試夾、接收機、接收柔性電流鉗等組成，僅具有停電電纜識別功能。

一體化方案，輕巧強大，且重量輕，方便攜帶

整機由高速芯片控制，自動化程度高，操作簡單

插入測試線時，儀器自適應進入停電識別模式，無需人工判斷

提供屏幕觸控和實體按鍵兩種交互方式，界面簡潔直觀，使用體驗感佳

發射機由鋰電池供電，通過直連輸出，提供多達6種復合脈寬頻率信號，因電流有方向性，所以檢測時，也具有方向性

接收機采用硬件濾波+DSP數字濾波算法雙重濾波處理，具有極佳濾波性能

內置大容量電池，無需額外供電，適合戶外移動作業

工作電源
發射機	9.6V/3.8Ah鋰電池
接收機	8.4V/2500mAh鋰電池
輸出參數
輸出頻率	640Hz、1.28KHz、2.56KHz、3.84KHz、6.50KHz、8.05KHz可調
輸出功率	10W 5檔可調，自動實時阻抗匹配
輸出電壓	峰值最大約：110V
顯示方式
發射機	5.0寸彩色觸摸電容屏
接收機	3.5寸真彩液晶屏，彩色圖標指示
柔性電流鉗
內徑	φ200mm
線長	1.8米
信號參數
采樣率	2次/秒，自適應，最大819.2KHz
增益	5檔可調，自動實時阻抗匹配
環境參數
工作溫度	-10~50℃
環境濕度	≤85%RH，無結露
